水泵机械密封的实际运行环境复杂多变，高温、含颗粒介质、负压汽化等特殊工况均会对密封性能产生显著影响。针对这些工况采取适配措施，并建立常见故障的预判与处理机制，是保障密封系统长效稳定运行的关键环节。

　　一、特殊工况适配措施

　　1. 高温工况(介质温度≥150 ℃)

　　高温会加速密封材料老化、降低辅助密封圈弹性，甚至导致端面液膜汽化。对此应采取以下措施：

　　增设冷却冲洗系统，利用外接冷却水对密封腔体进行持续降温，将端面温度控制在材料许用范围内;

　　端面材料优先选用氮化硅(Si3N4)等耐高温材质，其抗热冲击性能优异;

　　辅助密封圈改用全氟醚橡胶(FFKM)，可在高温环境下保持化学稳定性与弹性，显著延缓老化速率。

　　2. 含颗粒腐蚀工况

　　固体颗粒进入密封端面会造成磨粒磨损，缩短密封寿命。应对方案如下：

　　在密封腔入口处增设过滤装置，过滤精度控制在≤50 μm，从源头拦截大颗粒杂质;

　　引入清洁介质对密封端面进行外冲洗，形成隔离液膜，降低颗粒对端面的直接磨耗;

　　端面材料选用碳化钨等硬质合金，提升机械密封的抗磨蚀能力。

　　3. 负压/易汽化工况

　　当介质饱和蒸汽压较高或运行压力偏低时，端面液膜易发生汽化破裂，导致干摩擦和突发性烧蚀。对此应：

　　通过增设密封液罐，将密封腔压力维持在略高于介质汽化压力的水平(高出 0.1~0.2 MPa)，以防止端面液膜因介质汽化而破裂，从而避免干摩擦问题。

　　二、常见故障的预防与处理

　　1.端面泄漏量超标

　　主因分析：弹性元件预紧力衰减导致密封比压不足;端面出现磨损或划伤;辅助密封圈老化失去弹性。

　　防治措施：

　　调整弹性元件预紧量，确保密封比压处于设计范围;

　　对磨损或划伤的动环、静环进行更换;

　　建立定期维护机制，每1~2年更换一次辅助密封圈，防患于未然。

　　2.密封端面发热、烧蚀

　　主因分析：实际PV值超过材料许用值，端面摩擦热积聚;润滑不足导致边界摩擦加剧;安装同轴度超差引起偏磨。

　　防治措施：

　　核算实际工况PV值，更换为许用PV值更高的端面材料配对(如碳化硅-碳化硅);

　　增设或优化机械密封冲洗冷却系统，强化端面散热;

　　重新校正机械密封与泵轴的同轴度，消除偏磨根源。

　　3.弹性元件失效

　　主因分析：介质腐蚀导致弹簧截面减薄;长期交变应力引发疲劳断裂;安装不当造成弹簧弯曲变形。

　　防治措施：

　　根据介质腐蚀性选用哈氏合金等耐蚀弹簧材料;

　　严格控制预紧压缩量，确保其处于材料疲劳极限的安全范围内;

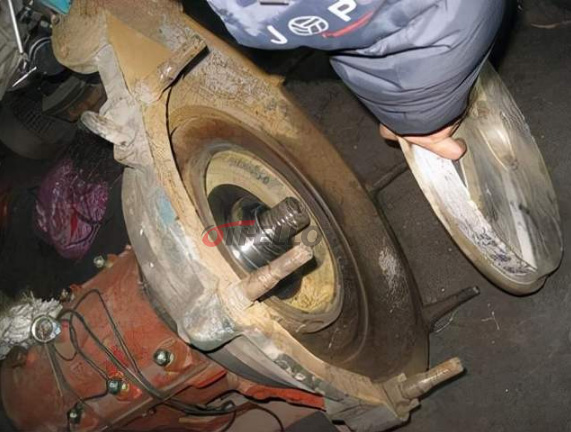

　　机械密封安装过程中规范操作，避免弹簧受侧向力而产生弯曲变形。

　　三、总结

　　特殊工况的适应性调节重在"未病先防"，通过材料升级、系统配置和压力调控将风险前置化解;而故障处理则需"对症下药"，从失效机理入手精准施策。两者结合，方能降低机械密封的失效率，保障水泵机组的安全经济运行。

　　以上内容摘自网络，如侵删！

　　更多水泵机械密封的信息，欢迎致电奥赛罗密封公司：0311-87316999
