液压油缸密封是一个集密封、导向、防尘等功能于一体的完整系统。液压油缸上用到的密封件主要包括：防尘圈、活塞杆密封、活塞密封、静密封、导向支撑环等。这些密封件共同构成了一个完整的密封体系，确保液压油缸在各种工况下可靠运行。

　　一、防尘圈

　　防尘圈安装在液压缸端盖的外侧(或内侧)，是防止外部污染物侵入的第一道防线。它必须防止外界的尘埃、水分、煤粉、雨水及冰霜等污物进入密封机构内部，以免影响液压油的粘度和划伤内部密封件的密封唇。

　　防尘圈具有以下特性：耐磨性好、抗挤出、耐冲击、压缩变形小、易于安装等。主要应用于通用液压系统、机床、采矿机械、冶金机械、标准液压缸、通用机械等设备中。

　　二、活塞杆密封

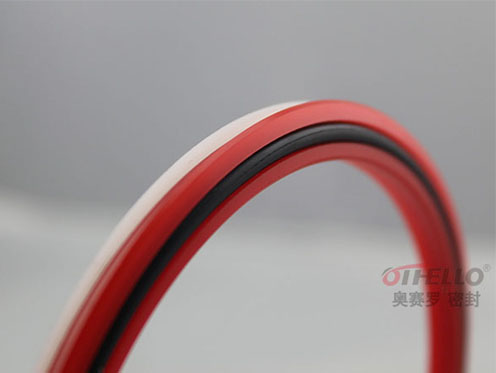

　　活塞杆密封圈也被称作U型杯，是液压缸内主要承压元件之一，单向承压，承受压力较大，直接与液压油接触。安装在液压缸端盖内侧防尘密封里面，作用是防止液压油外漏。

　　活塞杆密封要求：静止状态下保压性能好，运动中承压要高，密封性能要好，摩擦系数小，抗挤出能力强等。通常由聚氨酯或丁腈橡胶制成，在某些场合需要与支撑环(挡圈)一起使用，以防止密封圈在压力作用下发生挤压变形。

　　活塞杆密封主要应用于通用液压系统、机床、采矿机械、冶金机械、标准液压缸、通用机械等设备中。

　　三、活塞密封

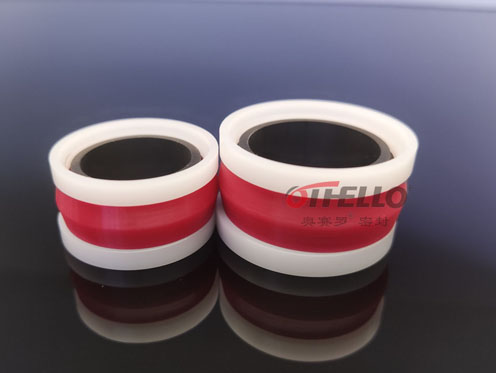

　　活塞密封是液压缸内的主密封，双向承压，是液压缸所能承受压力值的主要密封件之一。用于隔离液压缸内部的两个腔室，是内部主要的密封元件。

　　活塞密封要求：密封效果好，静止状态下保压效果好，运动过程中承压能力强，抗挤出，摩擦系数小，使用寿命长等。

　　活塞密封主要应用于通用液压系统、机床、采矿机械、冶金机械、标准液压缸、通用机械等设备中。　　

　　四、静密封

　　静密封主要用于固定件之间的密封，保证固定件之间无介质泄漏。

　　端盖静密封：防止液压油从端盖和缸筒的间隙漏出，单面承压。

　　活塞静密封：双向承压，防止液压油从活塞和活塞杆之间漏出。

　　静密封要求防挤出能力强，密封效果好等。通常由丁腈橡胶O形圈和支撑环组成。液压缸各固定密封部位宜选用材料为耐油橡胶的O形密封圈，其胶料硬度、间隙大小及沟槽尺寸可从GB/T 1236中选取。

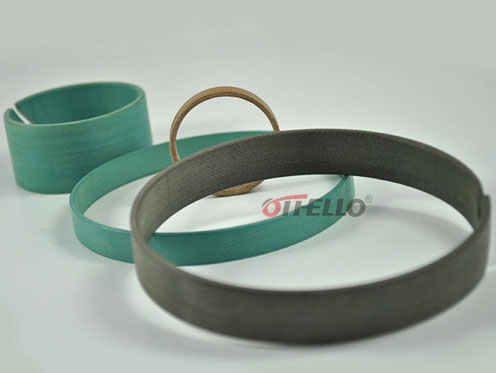

　　五、导向支撑环

　　导向支撑环主要作用是支撑活塞杆和活塞，引导活塞做直线运动，保证其直线运动，避免因液压缸不垂直受力给密封件带来的承压不均匀，造成的密封效果差和使用寿命短等问题。

　　目前，国内几乎所有的支架液压缸都使用具有良好滑动特性的聚甲醛导向环来导向，防止因弯曲力而引起高负载、变形或因缺乏足够的润滑而产生金属固体接触黏合的危险。除导向作用外，导向环还承担着缓冲金属振动、嵌入脏颗粒以减轻颗粒对金属表面强力研磨的作用。

　　导向带和支撑环直接影响到活塞密封和活塞杆密封的使用效果与寿命，所以对导向带和支撑环的要求也较高，比如摩擦系数小，硬度高，使用寿命长等。

　　六、液压密封件选用要点

　　了解工厂液压设备的工作性能、工作压力、工作油温、工作介质液压油及运动速度等环境条件。

　　了解液压密封件的结构形式、密封特点、价格及密封材质的性能，确保密封件、密封表面、密封槽的设计制造质量。

　　选用专用密封件，如轴密封只能选用轴专用密封件，活塞密封只能选用活塞专用密封件。

　　密封件根部要加垫圈，以减少根部变形量和挤出间隙。

　　做好液压密封件的储藏和保管工作，应使密封件装入密封的聚四氟乙烯等防潮塑料袋内，存放在阴暗处，避免高温或阳光直射。

　　七、密封件安装注意事项

　　检查活塞、缸筒以及安装导向套的相关表面，确保清洁、无毛刺、无棱边。

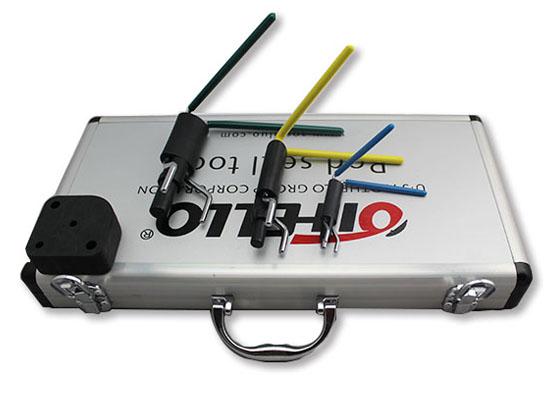

　　安装工具要求光滑、无棱边、尖角，推荐使用奥赛罗公司的OTH-0003液压油缸密封件专用安装工具。

　　安装时可在密封件及缸筒相关表面涂少量润滑脂以利于安装，但橡胶弹性体和滑动密封环之间不允许残留润滑脂。

　　不管是立式还是卧式安装，都应保持活塞与缸筒的同轴度，过大的偏心很可能会损坏密封件。

　　安装速度不宜过快，安装时密封件不要划过锐边，避免损坏唇口。

　　防尘圈安装时，防尘唇必须露在壳体外，以便清除污物。

　　八、结语

　　液压油缸密封件是液压系统的关键部件，其选用和安装质量直接影响系统的工作性能。通过分析液压系统对密封件的要求，掌握密封件的技术性能、密封机理和使用特性，并根据工况条件合理选用密封件材质和结构形式，严格按照安装规范操作，做好储存保管，是确保液压系统机械性能、防止内外泄漏、提高效率和延长使用寿命的有效方法。
