1、骨架密封的组成

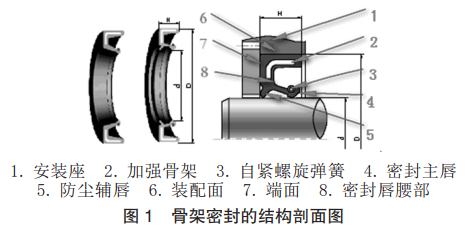

如图 1 所示,骨架密封主要由密封体、加强骨架、自紧螺旋弹簧组成,其中密封体可分为密封主唇、防尘辅唇、装配面、端面、密封唇腰部等骨架密封的制作要求根据适用场合不同简单归纳为:
(1)性能稳定,温度适应范围广;(2)耐油性、不易点燃;(3)寿命适中,拆检频次少;(4)密封唇跟随性好,泄漏少。
2、骨架密封的制造材料
根据以上要求,一般使用丁晴橡胶、氟橡胶、硅橡胶、碳纤维聚氨酯及三元尼龙等与橡胶复合材料。
(1)丁晴橡胶是骨架密封生产中广泛使用的材料。主要由丁二烯与丙烯晴组成,丙烯晴具有较好的耐油性,其耐油性仅比聚硫橡胶、丙烯酸酯和氟橡胶略差,却比通用橡胶要好。其制造的产品性能稳定、高温适应性好。
(2)氟橡胶(四氟、六氟等)的总体性能要优于丁晴橡胶。它比丁晴橡胶耐高温可以达到 300℃ ,氟橡胶骨架油封的耐酸、耐油性形在各种橡胶种类中也是较好的。
(3)硅橡胶的产品性能优于丁晴橡胶但比氟橡胶略差。硅橡胶具有很好的耐寒性,最低温度可达到零下100℃ ,在所有骨架密封橡胶体材料中,低温性能和高温性能是较好的。
(4)复合材料为了提高机械密封某些性能,在制造中使用复合材料混炼。例如,为了提高拉伸强度、提高骨架密封的抗撕裂性能,使用三元尼龙与橡胶掺合。
