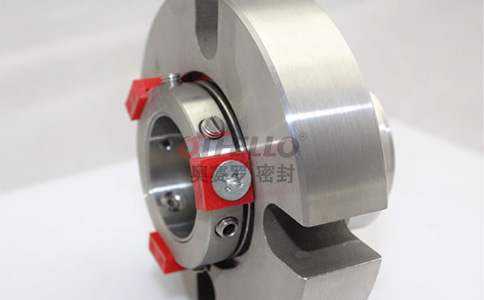

集装式机械密封的构成:
与其他双端面机械密封相同,集装式机械密封也是由机械密封的动环、静环、辅助密封、压缩弹簧等部件构成,不同之处在于集装式机械密封有一个整体的机械密封壳,所有这些部件集装在其中,机械密封壳代替了离心泵原机械密封箱的作用,所以集装式机械密封只是集中了原理机械密封箱的一部分功能与其他机械密封并无更大区别。
集装式机械密封的主要泄漏点有五处 :
分别是动、静环的结合密封面的动密封点,机械密封的主要密封点就是机械密封的动环和静环之间贴合密封,这个密封点由压缩弹簧提供压力补偿防止泄漏。
机械密封静环与机械密封压盖之间的精密封点、动环与机械密封轴套之间的密封点,该处密封点属于动密封点,但活动非常有限,主要在动环沿轴向轻微窜动时的密封补偿。
再有的两个密封点均属于静密封点,分别是机械密封的轴套与轴之间的密封和机械密封与泵体之间的密封点,集装式机械密封的各个静密封点多采用橡胶O 型圈或垫片作为密封元件,这些密封部位非常容易在机械密封的长期运行中因为橡胶老化、弹簧疲劳等原因而产生泄漏。
以上内容摘自网络,如侵删!
