常见的密封沟槽及应用

　　1、矩形沟槽

矩形沟槽图

　　既适用于运动密封，也适用于固定密封的常见的沟槽形式。

　　2、V形沟槽

V型沟槽图

　　适用于固定密封。如用于运动力很大，容易造密封，其间隙阻成损害。

　　3、半圆形沟槽

半圆形沟槽图

　　用于旋转密封，但一般情况不槽使用。

　　4、燕尾形沟槽(梯形沟槽)

燕尾形沟槽图

　　用于摩擦要求很低的区域，因沟槽不易加工，一般不采用。

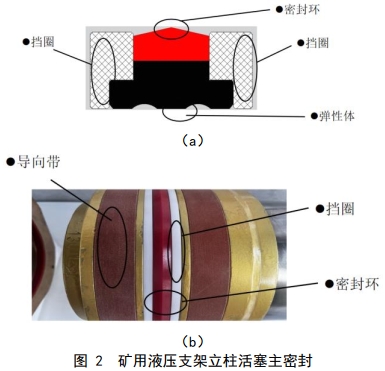

　　下面图 2(a)中，沟槽结构为矩形。加工好的密封圈通过拉伸装配到活塞沟槽中，槽内装配活塞密封、弹性体和两个挡圈。弹性体底部为双拱形结构，用于给密封环向外的支撑力，不仅可以给整个密封圈提供弹性压缩预紧力，而且能提供密封圈的磨损补偿。同时，双拱形结构可以利用形变和橡胶材料、聚氨酯材料之间的弹性模量区别来达到更好的弹性补偿。在弹性体两侧，各安装一个挡圈，挡圈可以控制挤出间隙，保证密封圈在高压下也能保证稳定的可靠性能，从而保证密封圈在工作过程中密封环受到高压挤出造成密封环损坏，密封性能失效。

　　图 2(b)为活塞主密封在活塞头的安装情况，整个密封圈两侧配置了两道导向环(部分活塞两侧有四道导向环)，配套的支撑环可以根据整个活塞头需要承受的支撑力来调整宽度，压力越大，导向环越宽;反之，压力越小，则导向环越窄。导线环的作用就是直接避免活塞和活塞缸筒发生直接接触，保证不会出现金属与金属的碰撞，导致整个活塞杆出现损坏，良好的保护了活塞头与活塞缸筒。
