离心式水泵是由泵壳、叶轮、泵轴、轴封装置(填料密封、机械密封)、填料函、轴向力平衡装置构成。

　　一、泵壳

　　泵体是水泵的主体，即为“泵壳”，与安装轴承托架连接，起到支撑和固定作用。泵壳采用冲压成型工艺技术制成，坚固而且耐用，明显减轻了重量，便于运输。泵壳为立式多级结构设计，便于安装，介质轻，方便运输。

　　二、叶轮

　　叶轮是离心泵的核心部分，能够快速运转而且出力大，叶轮上的叶片发挥重要作用。叶轮的内部和外部表面都要很光滑，能够防止水流摩擦导致损失。当泵处于运行状态的时候，叶轮为装有动叶的轮盘。叶轮本身是供能装置，就是将原动机的机械能直接传给液体，以提高液体的静压能和动压能。离心式水泵上的叶轮所发挥重要的作用是汇集和转移液体。

　　三、泵轴

　　泵轴的主要功能是将离心泵的动力传递到工作位置，确保叶轮保持正常运行状态。泵轴一端的主要作用是固定叶轮的旋转运动，同时起到支撑作用。另一端与联轴器和电机相连，轴上装有轴承和轴向密封等。考虑到输送介质的不同，泵轴的材料和结构应采用淬火工艺，然后进行回火处理。

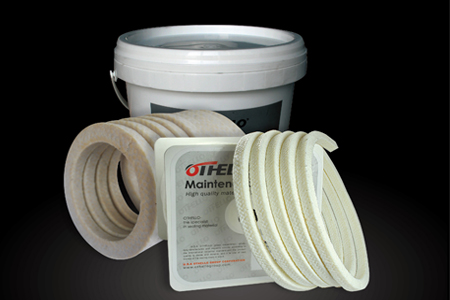

盘根填料密封

　　四、轴封装置

　　为了防止泵壳中液体沿轴泄漏，就要使用液体轴封装置，如此，外界环境中的空气不会侵入到泵壳中，保证离心泵的使用效果。当前比较常见的轴封装置有两种类型，一种是填料密封，另一种是机械密封。为了确保泵在使用过程中具有良好的适用性，在轴封设计过程中，对机械密封合理使用。机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力 ( 或磁力 ) 作用下保持贴合，并配以辅助密封而达到阻漏的轴封装置。从目前立式多级离心泵的密封情况来看，标准立式电机是主要方法，也可以使用快速安装机械，操作方便，易于更换。轴封过程中采用机械密封，以硬质合金和氟橡胶为主要材料，使泵在运行过程中高度安全可靠，保证输送介质的温度。

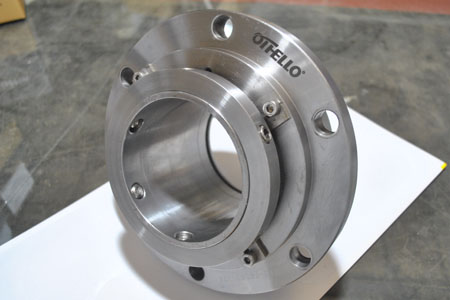

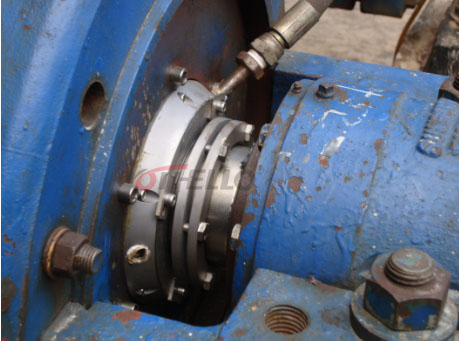

泵用机械密封

　　五、填料函

　　从填料函的构成情况来看，主要包括水封管、填料筒、填料压盖、水封环以及填料。在封闭泵壳与泵轴之间有空隙，使用填料函能够填补空隙，防止液体流出，外面的空气也不会进入到泵中，保证水泵中维持真空状态。泵轴与填料函产生摩擦的时候，就会有热量释放出来，需要做好冷却处理工作，保证水泵正常运行。

　　六、轴向力平衡装置

　　轴向力平衡装置所具备的特征是泵体和电动机之间的泵轴上设有轴向力平衡装置，当离心泵处于运行状态的时候，低压液体进入到叶轮中，之后压力逐渐提升，受到高压的影响向下流出，叶轮两侧都有压力，但是测压不够均衡，此时就会有轴向推力指向入口方向，转子出现轴向窜动，因此产生磨损问题，同时伴随振动。所以，将轴向推力轴承设置好，使得轴向力维持平衡状态。
