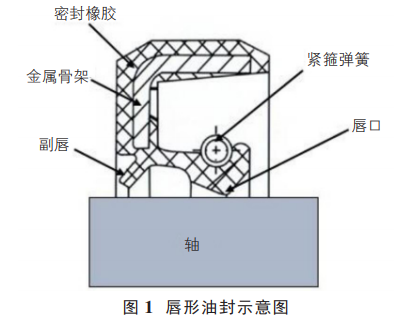

旋转轴唇形密封件——油封一般由金属骨架、密封橡胶、紧箍弹簧三部分组成。金属骨架主要起支撑作用,保证油封工作时的正常形态,油封的密封结构,如图1 所示。
密封橡胶有不同的配方,通常由皮革、橡胶、聚四氟乙烯、聚三氟氯乙烯或聚酰亚胺等按照一定的组份组成,不同配方的橡胶适合不同的工作场合,每个厂家的配方也不相同。密封橡胶包裹着金属骨架,外层与孔配合,内圈与轴配合处形成唇口,唇口外侧通常有副唇,副唇主要阻止外部大颗粒物进入系统内部,防止破坏唇口工作环境,唇口与轴紧密贴合,防止系统内部油液泄漏。
油封的使用场合
唇形油封是工业生产中广泛使用的密封元件,具有结构简单、紧凑、密封性好、随动性优良等优点,常被安装在输入轴、输出轴、曲轴等的外侧,当轴转动时能够实现动态密封。
油封密封机理
油封唇部和轴之间的接触表面上同时并存干摩擦、边界润滑和流体润滑三种情况,并不断交替产生。干摩擦产生磨损,流体润滑产生泄漏,在边界润滑下,油封唇部与轴的界面之间形成一层稳定的流体动压油膜,油膜厚度一般小于 1μm,这层油膜除用作润滑之外,还起密封作用。油膜太厚,流体就会泄漏;油膜太薄,就不能形成流体润滑膜,唇部就会磨损。因此,为了获得良好的密封性能和比较长的工作寿命,就要求在结构设计、橡胶配方设计和安装使用上都要为形成薄而稳定的边界润滑油膜提供条件。结构设计、橡胶配方设计是油封生产厂家设计人员研究的方向,后面文章会阐述一下要实现油封的可靠装配,在储存、取用、安装三个方面应该注意的问题。
