防松碟簧的规格尺寸表

添加：2023-11-21 10:04 游览： 来源：奥赛罗

　　防松碟簧的表面采用斜齿形结构，增加螺栓与碟簧、法兰与碟簧之间摩擦力，同时也增加了螺栓的自锁功能，弹力补偿更增加了摩擦阻力，防止松动，使螺栓长久的保持良好锁紧工作状态。

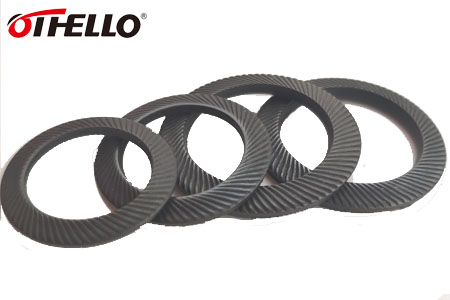

防松碟簧图片

　　防松碟簧规格尺寸表如下：
　　常用规格M6～M36,奥赛罗密封也可根据用户要求设计生产制造。

                        序号

                        螺栓规格(mm)

                        外径(mm)

                        内径(mm)

                        厚度(mm)

                        自由高度(mm)

                        1

                        M6

                        10

                        6.4

                        1

                        1.4

                        2

                        M7

                        12

                        7.4

                        0.7

                        1.3

                        3

                        M8

                        13

                        8.4

                        1.2

                        1.7

                        4

                        M10

                        16

                        10.5

                        1.5

                        2

                        5

                        M12

                        18

                        13

                        1.5

                        2.1

                        6

                        M14

                        22

                        15

                        1.5

                        2.2

                        7

                        M16

                        24

                        17

                        2

                        2.6

                        8

                        M18

                        27

                        19

                        2

                        2.7

                        9

                        M20

                        30

                        21

                        2

                        2.8

                        10

                        M22

                        33

                        23

                        2

                        3

                        11

                        M24

                        36

                        25.6

                        2.5

                        3.4

                        12

                        M27

                        39

                        28.6

                        2.5

                        3.7

                        13

                        M30

                        45

                        31.6

                        2.5

                        3.8

                        14

                        M32

                        49.72

                        34.98

                        3.1

                        4.5

                        15

                        M33

                        49.72

                        35.05

                        3.1

                        4.6

                        16

                        M36

                        54

                        38

                        3.1

                        4.7

       防松碟簧主要用于载荷不是太大，但震动剧烈的螺栓上，能有效防止螺栓松动、倒丝等现象，起到锁紧的功能，补偿了预紧力，确保密封持久可靠，对螺栓与设备均有良好的通用性。
