旋转轴唇形密封圈的结构

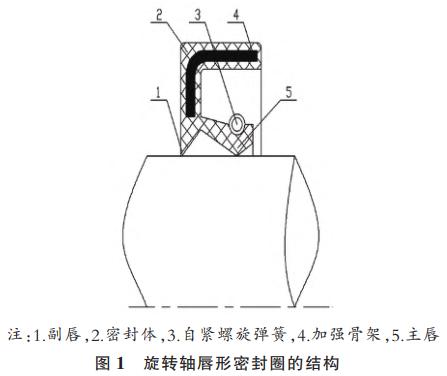

旋转轴唇形密封圈的结构如图 1 所示，主要由密封体、加强骨架、自紧螺旋弹簧、主唇和副唇组成。加强骨架对密封体起到支撑作用，使旋转轴密封圈安装更牢固;主唇防止内部的润滑油泄漏，副唇防止外部粉尘进入，从而实现两侧隔离;自紧螺旋弹簧使主唇口与旋转轴贴合更密实。
旋转轴唇形密封圈的原理

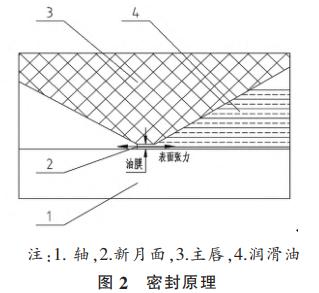

密封原理如图 2 所示，旋转轴唇形密封圈和安装孔是过盈装配的，使密封圈牢固地固定在孔中。主唇和副唇的内径也小于轴径尺寸， 径向方向对轴产生一个压力，加上自紧螺旋弹簧的力，使旋转轴唇形密封圈和轴之间密封效果更好。另外在旋转轴和旋转轴唇形密封圈之间摩擦是从静摩擦经过混合摩擦转变成流体动态润滑，形成液体油膜，该油膜具有流体润滑性。在液体表面张力的作用下油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了润滑油泄漏，从而实现了旋转轴的密封。油封的密封能力很大程度上取决于油膜的厚度，油膜的最佳厚度为 1～3 μm。厚度过大，密封圈漏油;厚度过小，极有可能发生干摩擦，造成油封磨损;旋转轴和旋转轴唇形密封圈之间没有油膜，则易造成温度过高、密封圈磨损。
以上内容摘自网络，如侵删!
