针对上文高温油泵机械密封的失效机制，本文研究从密封副结构、辅助密封件及预紧弹簧三个层面开展结构优化，并分析其优化成效。

　　1、多锥面密封副设计

　　将现有的平面密封副升级为双锥面密封副，动环与静环的端面均采用“主锥面 + 副锥面”的复合结构设计。其中，主锥面与轴线夹角为 15°，接触带宽2 mm，承担主要的密封压力;副锥面角度为 30°，接触带宽 1.5 mm，能够引导介质形成稳定的润滑膜。在材料选择上，动环采用 SiC- TiC 复合陶瓷，静环采用浸金属石墨，使两者热膨胀系数差异缩小。相比传统平面密封结构，多锥面密封结构具有显著优势：一是通过双锥面贴合使密封接触面积较平面结构提升40%;二是利用锥面的“自对中”效应，有效缓解因热变形引起的贴合偏差;三是借助副锥面的“泵吸效应”，增强润滑膜的承载能力，避免干摩擦，提升密封的可靠性和使用寿命。

　　2、改进密封圈材料

　　将氟橡胶 O 形圈替换为柔性石墨复合密封圈，其结构为“柔性石墨编织层 + 不锈钢丝增强骨架”。该密封圈采用“唇形结构”设计，利用介质压力实现自紧密封，当介质压力为 0.8 MPa 时，唇口与密封面的接触压力从1.2 MPa 提升至 1.8 MPa，有效消除间隙泄漏风险。

　　3、波形弹簧替代圆柱弹簧

　　采用波形弹簧组件替代传统圆柱螺旋弹簧，其结构采用多圈叠加式波形弹簧与弹簧座相结合的设计。该设计使预紧力分布更均匀，有效保证动环端面的贴合一致性;同时大幅减小轴向压缩量，有助于优化密封腔空间并改善散热性能。此外，该波形弹簧在高温条件下仍能保持优异的弹性稳定性，显著提升了在热工况下的持续工作能力。

　　4、优化成效分析

　　为验证优化方案的有效性，搭建了高温油泵机械密封性能测试平台，对比现有结构与优化结构在试验工况下的综合表现。实验平台主要由高温循环油箱、变频电机、压力传感器和泄漏量测量装置组成，能够精确控制介质温度、系统压力与轴端转速，并实时监测密封泄漏情况。测试模拟石化企业煤制烯烃装置中高温油泵的实际运行条件，按照《机械密封试验方法》 (GB/T 14211—2019)进行动态试验[8]。采用导热油作为介质，在设定温度下保持特定黏度，系统压力稳定在 0.7 MPa，温度为 260 ℃，转速维持在 3 000 r/min，连续运行 100 h，每隔 4 h 测量泄漏量，以全面评估密封结构在长期高温高压环境下的性能与稳定性。

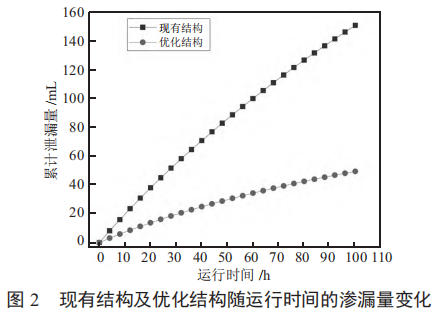

　　现有结构与优化结构的机械密封泄漏量随运行时间的变化曲线如图 2 所示。优化前后，累计渗漏量分别为 150.1 mL、49 mL，泄漏量降低 67.4%，平均渗漏速率为 1.5 mL/h、0.49 mL/h，均满足规范《机械密封第 1 部分：技术条件》(JB/T 4127.1—2013)不超 5 mL 的要求，但优化后平均渗漏率同样显著降低[9]。运行试验初期(0～4 h)，渗漏量累计为 8.2 mL、3.1 mL，降幅 62.2%，平均渗漏速率从 2.05 mL/h 降至 0.78 mL/h。优化后累计渗漏量在全运行周期内均显著低于优化前，且总泄漏量仅为优化前的 32.6%，表明改进结构从根本上提升了密封面贴合精度与耐磨性能，有效抑制了介质泄漏通道。

　　针对高温油泵机械密封在高温工况下存在的端面翘曲、密封圈老化及弹簧预紧不均等典型失效问题，从密封副结构、辅助密封件及预紧弹簧三个关键环节出发，提出了包括多锥面密封副、柔性石墨复合密封圈及波形弹簧在内的系统优化方案。实验结果表明，优化结构在 260 ℃、0.7 MPa 及 3 000 r/min 的运行试验条件下，累计泄漏量较原结构下降 67.4%，平均泄漏速率控制在 0.49 mL/h 以内，显著优于行业标准限值。该优化方案通过提升密封面贴合精度、增强辅助密封件的耐温性能及改善预紧力分布均匀性，有效抑制了高温下的介质泄漏，为高温油泵机械密封的可靠运行提供了可行的技术路径。

　　以上内容摘自网络，如侵删!

　　OTHELLO奥赛罗密封公司二十多年来一直致力于高端密封的生产加工、销售及售前、售中，减少售后的增值服务，诚招石油、化工、电厂、钢铁、煤炭等行业的合作伙伴。欢迎来电垂询：0311-87316999
