在氟橡胶分子中引入全氟烷基乙烯基醚类单体(如PMVE),在分子链骨架上存在氧原子,破坏了大分子化学结构的规整性,降低了分子结晶度,大分子柔顺性变好,氟橡胶的耐低温性能得到改善。含有氟醚结构的氟橡胶称为氟醚橡胶(也叫偏氟醚橡胶)。改变共聚组成可以获得不同耐低温和耐介质性能的不同牌号氟醚橡胶。美国杜邦公司采用APA技术生产的氟醚橡胶牌号都加有后缀“S”。
美国3M公司和意大利苏威公司也以PMVE为耐低温改性单体生产-30 ℃ 级耐低温氟橡胶。前苏联对耐低温氟橡胶的研发早于美国杜邦公司。

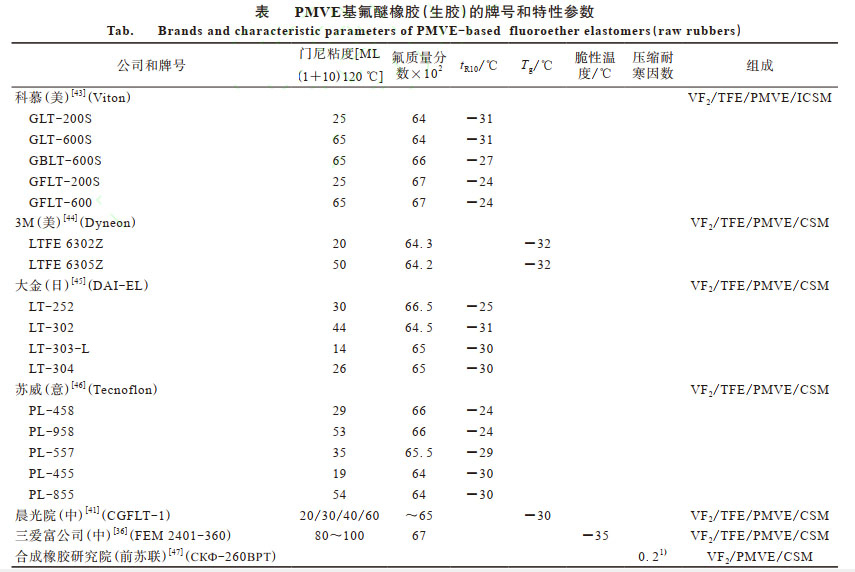

目前PMVE基耐低温氟橡胶的牌号和特性参数见下表。
耐低温氟橡胶的主要特点为
1、过氧化物硫化的耐低温氟橡胶Viton GLT-S,GBLT-S和GFLT-S表现出极好的耐低温性能,与双酚硫化、耐M15试验液溶胀性能相当的通用型氟橡胶相比,耐低温性能明显改善;
2、耐低温氟橡胶的燃油透过率比通用型氟橡胶大,氟含量大者渗透率低,氟含量小的耐低温氟橡胶Viton GLT-S的渗透率高,Viton GFLT-S和GBLT-S的燃油渗透性能比Viton GLT-S有明显改善;
3、具有优良的抗压缩永久变形性能和压缩应力松弛性能,长期(1 008 h)压缩应力松弛试验表明,耐低温氟橡胶的密封力保持率高于双酚硫化的通用型氟橡胶;
4、有些牌号无需二段硫化(如DAI-EL LT302) 或极大地缩短二段硫化时间,即可实现良好的物理性能,特别是抗压缩永久变形性能。
以上内容摘自网络,如侵删!
手机扫一扫添加微信
服务热线
0311-87316999
