摘 要:化工行业中,由于生产工艺的特殊性,介质杂质多、粘度大的工况条件下标准的冲洗方案达不到使用要求,基于经济性考虑,机械密封结合填料密封的合理设计可以充分保证密封的使用效果,从而确保整套设备的长期安全运行。
关键词:机械密封;填料密封;经济性
1 前 言
机械密封在泵类产品中的应用非常广泛,密封效果将直接影响整机设备的运行,有些工况本身运行条件不平稳,并且基于经济性考虑,这些密封出现问题很难从根本上解决,对装置的正常生产和运行造成了很大影响和困扰。现就此问题进行分析和说明,系统地对此类工况密封的应用进行阐述,解决此类密封的应用问题。

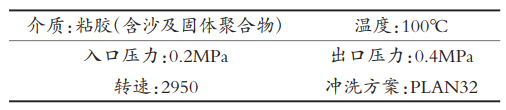

2 工况信息
3 改造原因
(1)机封使用环境恶劣(介质为废粘胶、粘度大、杂质多),使用周期不到一周,频繁检修,拆下发现密封端面附近没有物料,动静环接触端面无润滑,成端面干摩擦或是密封面进入杂质造成严重磨损。
(2)入口前的滤网经常堵塞,使用现场把滤网孔径加大,造成了密封腔内有部分颗粒。
(3)工艺后序泵用机封,因 PLAN32 外部冲洗介质无法回收,现场工艺要求严格控制外部冲洗的用量,势必造成密封腔无法充满外冲洗介质而损坏密封。
4 改造方案
根据粘胶介质特性,改造方案不可缺少PLAN32,外冲洗介质为 DMAc 二甲基乙酰胺溶液,可以很好的溶解粘胶,从而给密封提高良好的使用条件。
4.1 PLAN32+PLAN53A

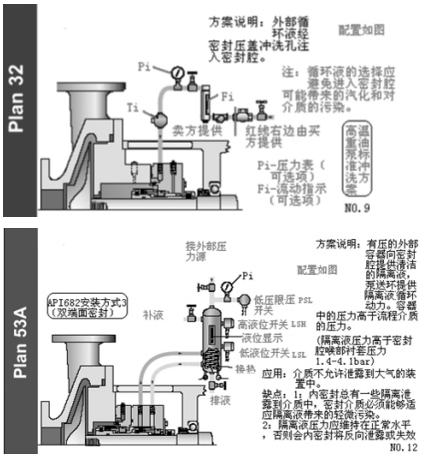

PLAN32:外部循环液经密封压盖冲洗孔注入密封腔。冲洗方案 PLAN53A:有压力的外部容器向密封腔提供清洁的隔离液,泵送环提供隔离液循环动力。容器中的压力高于流程介质的压力。应用场合:此冲洗方案适用于高温、脏污、腐蚀或易聚合性介质。
应用时注意事项:
(1)采用 PLAN53A 时,隔离液总会泄到被输送的介质中去,所以产品中会包含一定量的隔离液杂质。
(2) 必须保持压力罐中压力高于密封腔压力0.14~0.2MPa ,该方案因使用现场无气源,无法使用。
4.2 PLAN32+PLAN53B

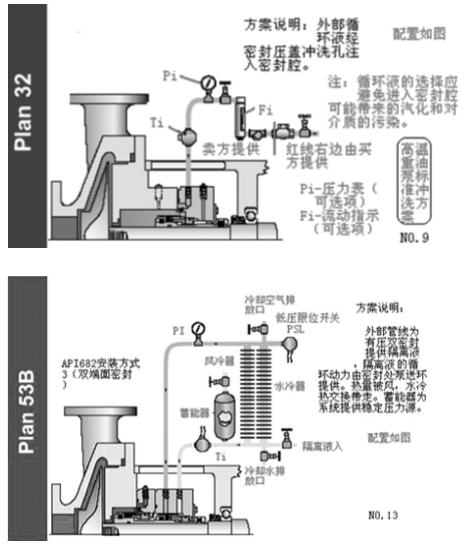

冲洗方案 PLAN53B:外部管线为有压双密封提供隔离液,隔离液的循环动力由密封处泵送环提供,热量被风,水冷热交换带走。蓄能器为系统提供稳定压力源。适用于高温、脏污、腐蚀或易聚合性介质;输送介质压力高于 PLAN53A。
应用时注意事项:
(1)采用 PLAN53B 时,隔离液总会泄到被输送的介质中去,所以产品中会包含一定量的隔离液杂质。
(2)必须保持压力罐中压力至少高于密封腔压力 0.14MPa。由于现场没有气源,PLAN32+PLAN53A方案无法使用;因价格较高,急于经济新考虑使用现场不采用 PLAN32+PLAN53B 方案。该方案费用较高,基于经济性考虑无法采用。
4.3 机械密封结合填料密封
原机封为单端面波纹管密封, 车间要求机封改造必须使用库存的非集装机封备件,目前只能围绕单封来改造,由于介质特性,机封的长期运转,必须保证介质与机封隔开,通过采用机械密封+填料密封的形式来实现。填料加工容易,操作简单,可以用在要求不高的旋转设备上,机械密封可以达到零泄漏,目前旋转设备轴封大多采用机械密封型式,本次改造将两者可以结合起来使用。

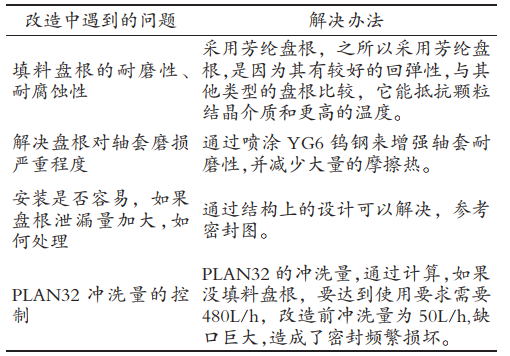

该方案需考虑的问题及解决办法如下:
综合考虑选用机械密封结合填料密封的改造方案。
5 使用效果

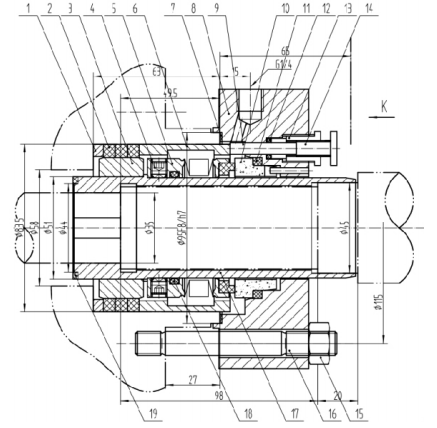

2 号件采用芳纶盘根,直接成型,3 号件盘根套外圆通过喷涂 YG6 钨钢,使用一段时间后,应检查PLAN32 外冲洗的用量,如果用量增大,需要把盘根压紧,已达到隔离介质,减小 PLAN32 外冲洗用量,压紧盘根时通过上紧 14 号件螺母来实现。另外PLAN32 冲洗用量的控制,观察流量计得出用量 3L/h 大大低于改造前的用量 50L/h, 并且使用效果很好,已使用半年无泄漏。
6 结 论
由以上的理论分析和实际应用可以得出以下结论:
(1)机械密封结合填料密封在特定工况可以很好地达到使用要求。
(2) 机械密封结合填料密封可以有效减少PLAN32 的冲洗用量。
(3)机械密封结合填料密封可以在一定程度上替代因 PLAN32 冲洗量过大、浪费而采用的双封加罐的一些工况。
参 考 文 献
[1]顾永泉.机械密封实用技术[M].北京:机械工业出版社,2001.
[2]陈德才,崔德容.机械密封设计制造与使用[M.]北京:机械工业出版社,1993.
[3]胡国祯.化工密封技术[M.]北京:化学工业出版社,1990.
