填料盘根密封结构及工作原理

添加：2022-10-25 13:27 游览：来源：网络

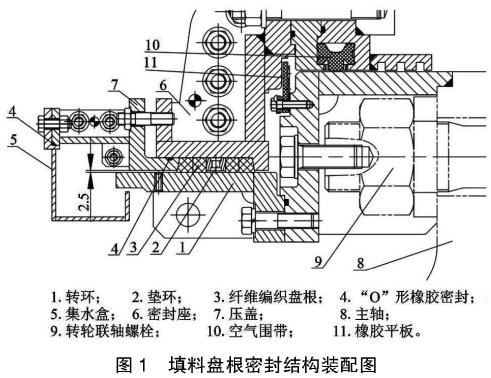

　　填料盘根密封结构主要由转环、密封底座、纤维编织盘根、垫环、压盖、集水盒等部件组成，如图1所示。


　　纤维编织盘根作为密封填料，起到阻止水轮机转轮侧漏水的作用。

　　垫环的作用：一是作为纤维编织盘根的支撑环;二是作为技术供水的供水环，从而起到润滑纤维编织盘根和带走摩擦热量的作用，降低密封部件的温度。

　　压盖的作用：一是压紧固定纤维编织盘根，防止纤维编织盘根随转环一起旋转或在转环旋转过程中造成纤维编织盘根扭曲变形;二是阻挡水从压盖与密封座之间大量漏出。

　　集水盒的作用：收集由主轴密封渗漏的水，将水引流至底部排水管排出，防止渗漏水飞溅至上游侧的水导轴承，造成水导轴承进水。
