高压组合垫   OTH-2280
高压组合垫 OTH-2280

  高压组合垫  型号:OTH-2280

  由橡胶圈和金属环整体粘合硫化而成,是用来密封螺纹和法兰连接的密封圆环,圆环包括一个金属环和一个橡胶密封垫。金属环防锈处理,橡胶圈一般采用耐油丁腈橡胶或氟橡胶。

  组合垫圈供螺纹管接头及螺塞密封用,一般和卡套式管接头一起使用,用来堵油口,广泛使用于以油为介质的管路系统中,供焊接,卡套,扩大管接头,螺塞及机械装置的压力系统的端面静密封。主要用于液压阀管接头螺纹连接处的端面静密封。

  OTH-2280组合垫构造尺寸及参数

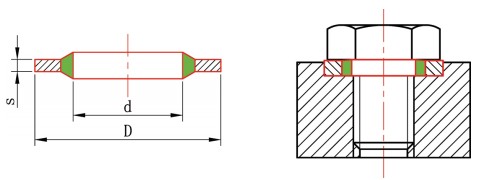

  组合垫结构简图如下: 组合垫应用示意图如下:
高压组合垫结构图

  常规公称直径:8~60mm

  允许直径公差:±0.12~0.20mm

  允许用工作压力:39.2MPa

  工作温度:-25~+80℃
