旋转轴唇形密封圈的技术要求

　　旋转轴唇形密封圈的技术要求主要包括外径圆度公差、轴与座孔的配合公差及表面粗糙度、轴与座孔之间的动态同轴度公差、轴与座孔之间的静态同轴度公差等。其中外径圆度公差属于制造技术要求，其余3个为装配技术要求。

　　1、外径偏差和圆度公差

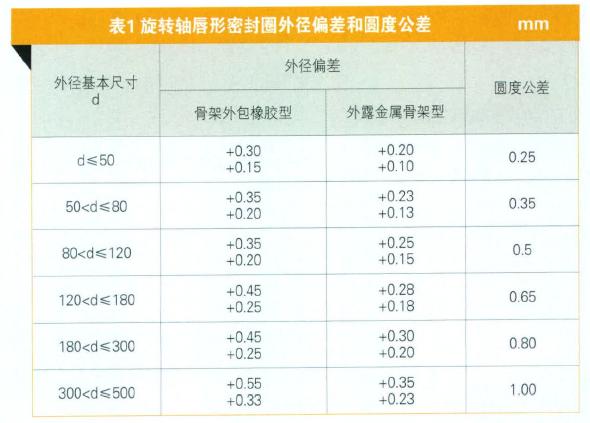

　　根据德国标准规定，旋转轴唇形密封圈外径偏差和圆度公差如表1所示。

　　2、配合公差及表面粗糙度

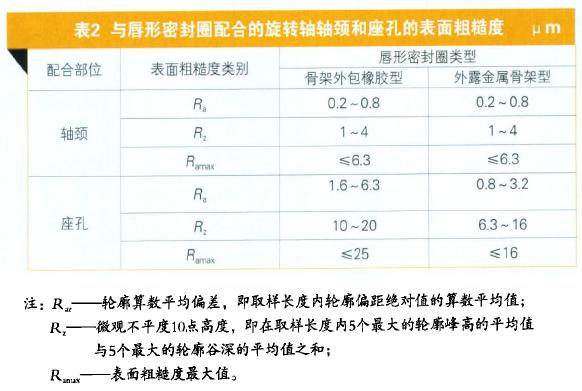

　　旋转轴唇形密封圈需要安装到旋转轴轴颈上和座孔中，因此其与轴和座孔的配合应在一定的公差范围之内。根据德国DIN3760标准规定，旋转轴与唇形密封圈配合的轴颈，其直径公差带为h11，其圆度公差等级为IT8;唇形密封圈座孔内径公差等级为H8。与唇形密封圈配合的旋转轴轴颈和座孔的表面粗糙度如表2所示。

　　3、动态同轴度

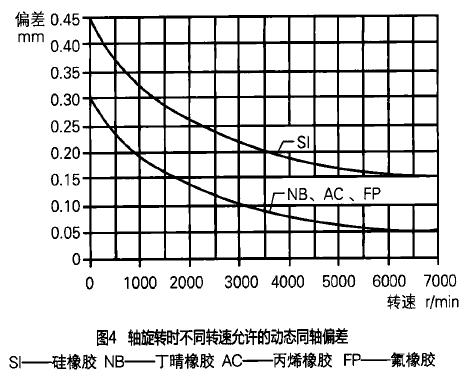

　　由于轴承存在不可避免的径向间隙，当轴旋转时出现径向跳动(尤其在高速旋转)时，若旋转轴唇形密封圈的密封唇由于惯性作用无法贴紧轴颈表面，就会造成密封圈泄漏。因此应选用精度等级较高的轴承，且密封圈的安装位置应尽可能靠近轴承。这样，就可降低旋转时动态同轴度偏差，从而达到理想的密封效果。根据德国DIN3760标准，轴旋转时不同转速允许的动态同轴偏差如图4所示。

　　4、静态同轴度

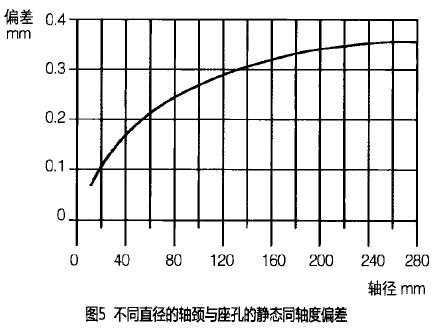

　　为了保证旋转轴唇形密封圈有效密封，应该使旋转轴轴颈中心与密封圈安装座孔中心同轴度偏差尽可能小一些，否则会造成密封圈的密封唇与轴颈偏心接触，从而加快密封唇磨损，缩短密封圈使用寿命。根据德国DIN3760标准，允许的不同直径的轴颈与座孔的静态同轴度偏差如图5所示。
